Obtenir les fonds carte IGN France gratuitement

Depuis 2021, les données et les cartes IGN sont disponibles gratuitement sur le site IGN Geoservices.

Les possibilités s'étendent de l’acquisition d’une carte ou de données en téléchargement, à la réalisation de scripts (documentés sur IGN Geoservices) qui permettent d’afficher une carte sur l’écran d’un PC ou d’une Appli.

Nous allons voir comment installer les fonds de carte IGN afin d’exploiter une carte :

ON LINE par :

• Le logiciel Land
• L’Appli TwoNav

OFF LINE par :

• Les GPS TwoNav
• Le logiciel Land
• L'appli TwoNav

L'explication des cartes ON LINE ou OFF LINE est exposé dans cet article
Pour les données altimétriques (DEM ou courbes de niveau) se référer à cet article.
Pour les utilisateurs du logiciel de cartographie QmapShack il y a ce tutoriel.

QGIS est un véritable couteau suisse de la cartographie, cet outil logiciel permet de “presque” tout faire. C’est une référence dans le domaine de ola géomatique ou des Systèmes d'Information Géographiques SIG, quand ont l’aborde ça “pique un peu les yeux”, mais il existe de nombreux tutoriels y compris sur le site de l’IGN pour se familiariser à son utilisation progressivement “au fur et à mesure”. Dans le cadre de ce tutoriel, l’utilisation de QGIS pour créer des tuiles de carte IGN (ou des tuiles de carte Utagawa, ou des tuiles pour un autre pays) est abordée, en renvoyant vers des tutoriels existants.

La carte IGN TOP 25 (Scan 25) dispose des surcouches GR, GRP et est protégée par copyright de la FFRP et du club vosgien. L’IGN permet 👍 néanmoins d’obtenir la carte (Scan 25) avec les surcharges gratuitement, pour une utilisation non commerciale, en tant que particulier ou association.

Utilisation avec le logiciel Land ou l’Appli TwoNav

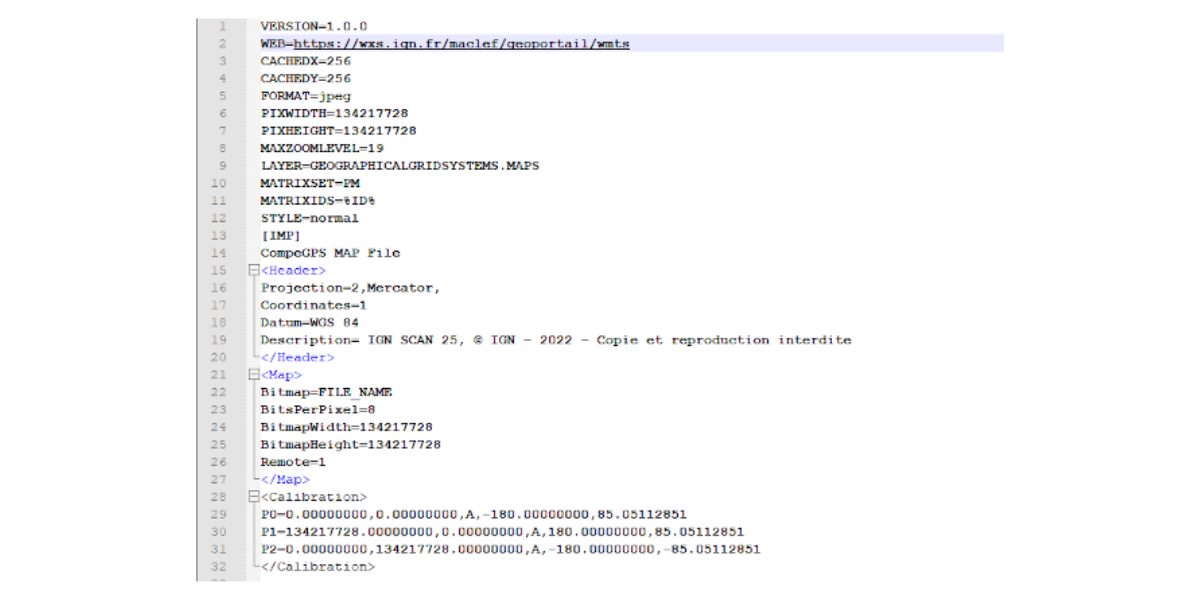

Tous les scripts permettant d’utiliser les cartes IGN (Online & Open source) avec le Logiciel LAND, l’Appli TwoNav, le logiciel MOBAC sont disponibles en téléchargement sur ce site.

Suite à l’importation un dossier (fichier) zippé sera dans votre espace de téléchargement, il suffit de le décompresser.

Copier les fichiers téléchargés puis décompressés dans le répertoire /map de Land (...document/CompeGps/map) ou de l’appli TwoNav du SmartPhone.

Utilisation avec Mobac (GPS, Land ou Appli)

Un excellent tutoriel permettant de se familiariser à l’emploi de MOBAC est disponible ici.

Les fichiers script des cartes sont à placer dans le répertoire /map sources de l’espace de travail Mobac : Pour importer ces fichiers utilisez le même lien que celui ci-dessus pour les script Land, mais ceux disponibles pour MOBAC.

Ces scripts sont à utiliser dans le logiciel Mobile Atlas Creator (Mobac) afin de pouvoir récupérer les dalles pour une utilisation hors réseau (off-line). Cela permet de récupérer les fonds de cartes directement en fichier et de stocker ces fichiers sur un dispositif GPS.

Ces fichiers doivent être déposés dans le répertoire \MapSource de Mobac.

Pour créer une tuile ou dalle off-line il faut utiliser Mobac. Ce tutoriel expose le mode d’emploi de Mobac.

Quelques recommandations ⚠️

• N’installez pas Mobac dans C:\Programme ou C:\Programme(x86) : Mobac doit pouvoir écrire dans son répertoire d'installation, selon votre configuration cela lui sera refusé.

• Pour TwoNav le format d’Atlas à choisir sera TwoNav ou MBTile sur les derniers modèles.

• Dans Mobac il est possible de générer simultanément des dalles ou tuiles de différent niveau de Zoom, au départ "surtout faire simple" pour se familiariser il est recommandé de ne choisir qu’une seule valeur de zoom, et de ne pas aller au-delà de Z16 ou Z17. Par la suite, lorsque vous aurez compris comment maîtriser l’outil vous pourrez en faire beaucoup plus.

• Il ne sert a rien, de générer des tuiles de grande taille, ni avec un zoom trop élevé, cela ralentit inutilement le temps de création des cartes et augmente le volume des fichiers à manipuler.

Durant votre vie 👴, vous ne foulerez jamais tous les sentiers d’un département, éviter de sombrer dans la boulimie cartographique, qui n’a qu’une seule efficacité, celle de remplir la mémoire de vos appareils. Il est préférable d’utiliser des cartes de taille réduite et de les renouveler régulièrement afin qu’elles restent à jour !

• Pour être efficace, rester sur du Z16 ou Z17 et avoir une taille maximale de dalle par tuile de 10x10 km environ.

Avec l’expérience vous pourrez faire des tuiles de taille réduite avec un zoom plus important, sur des spots, en jouant sur le facteur de zoom dans l’hyper carte. Cette technique permet d’avoir des cartes très élaborées.

Utilisation du logiciel QGIS

Avertissement

QGIS étant un véritable couteau suisse dans le domaine de la création de carte, dans le cadre de ce tutoriel une méthode simple permettant la création de carte pour votre GPS TwoNav ou Land est abordée.

Cette méthode exploite le tutoriel mis en ligne par l’IGN.

Faire autrement est possible mais sort du cadre de ce tutoriel.

L’installation des cartes n’est à faire qu’une foi, elle peut cependant être reproduite pour d'autres cartes et d'autres pays.

Préambule

QGIS permet de :

• Créer des tuiles compatibles des GPS TwoNav à partir de cartes existantes (IGN France, IGN Belgique, IGN autres pays, Utagawa, OpenStreetMap, etc..)
• Créer des cartes a partir de rien, de photo, d’enregistrement gps, de la base de donnée IGN,
• Créer, assembler, découper des DEM (Fichiers des Altitudes)

Dans ce tutoriel, nous abordons uniquement la création de tuiles à partir de cartes ON LINE existantes (IGN & UTAGAWA).

Pour commencer avec QGIS

• Téléchargement & Installation de QGIS sur ce site.
• Manuel d'installation
• Mode d’emploi de QGIS ici
• Utilisation de QGIS avec les cartes IGN.

Ces tutoriels permettent d’obtenir :

• Les cartes IGN France
• Carte autre pays: Recherchez sur les sites IGN de ces pays les flux WMS/WMTS les flux des cartes en source ouverte et ajoutez les comme vous l’avez fait pour l’IGN
• La carte UTAGAWA,
• Quelques cartes OSM
• On pourrait y mettre google
• Pour la carte UTAGAWA : Le lien vers l’adresse du flux est ici

Même méthode que celle exposée dans les tutos IGN (Ci-dessus) mais cette fois c’est une connexion “XYZ” en lieu et place d’une connexion “WMS/WMTS”

Utilisation :

1. Choix : WMS/WMTS ou XYZ
2. Couche / Connexion (Eventuellement choix de la couche exemple pour la carte Plan IGN V2)
3. Ajouter

Pour la carte UTAGAWA c’est plus simple :

1. XYZ
2. Ajouter

A ce stade, la phase d’installation de cartes est achevée. Le conseil de bonne pratique est d’enregistrer un projet exemple “Création de carte” ce qui permet pour la suite (carte ultérieures directement à cette étape) Projet/enregistrer.

Nous avons maintenant toutes nos couches de cartes, il suffit de cocher décocher la case de gauche dans la fenêtre Couche pour sélectionner ou visualiser une carte. Attention tout ce qui est coché sera dans votre carte.

Création d’une tuile pour le GPS (Ou pour Land)

Les recommandations faites pour MOBAC s’appliquent aussi:

• Ne pas être trop gourmand c’est inutile et contre productif.
• Se limiter
  • En taille / surface
  • Niveau de Zoom
  • Résolution en DPI

QGIS permet plusieurs méthodes, du simple au plus complexe. Pour ce tutoriel, l'auteur fait le choix d’adapter la carte a une randonnée.

Création de la carte ou tuile de carte

Choisir “Utiliser l’emprise actuelle du canevas de carte” : cel va centrer la carte sur la zone affichée à l'écran.

Donc:

• soit un centrage manuel à l'estime,
• soit sur une trace GPX en suivant l’astuce précédente.
• Soir utiliser une autre méthode (Sort du cadre de ce tuto)

1. Ce qui emplit la ligne emprise par les coordonnées de la zone de la cadre
2. Attention à ne garder de cocher que le groupe ou la couche incluant la carte.

La carte est achevée !

Aperçu de cette carte avec Land ou le GPS.

Le format MBTile n’est reconnu que par les versions de LAND supérieures à Land 8, pour une version antérieure choisir un format TIF (Outils Raster).

Copier / coller la carte du répetoire /map de Land au répertoire /map du GPS.

Test de qualité de cette carte : le floutage ne commence que sous 0.6 m/pixel (1.5 m/pixel pour la carte vendue)

Pour créer une carte ou tuile d’un autre type de carte le processus est le même, il suffit d’ouvrir la couche correspondante.

Comment assembler les tuiles créés pour en faire une carte unique

Les cartes IGN distribuées par TwoNav sont composées de tuiles 10 x 10 km, assemblées dans une hyper carte FRANCE TOPO, l’utilisateur ouvre FRANCE TOPO.imp, Land ou le GPS se chargent d’ouvrir automatiquement la bonne tuile. Le même processus peut être mis en œuvre pour vos tuiles.

• Pour ceux qui ont une version non basique de Land, Land permet de créer une Hyper Carte qui va gérer automatiquement l’ouverture des dalles ou tuiles.

• Pour ceux qui n’ont pas Land (ou la bonne version) il suffit d’un simple éditeur de texte (on vous explique comment ci-dessous 👇)

Comment faire et transférer facilement une hyper carte vers Land, l’Appli ou le GPS

1. Créer des dalles ou tuiles de cartes avec Mobac ou QGIS

2. Placez ces tuiles cartes dans un même répertoire : Par exemple C:/Document/**CarteVTT Morma/MORMAL_RTMAP** ⚠️ L’extension _RTMAP est essentielle il faut impérativement la coller à l'issue du nom du répertoire.

3. Astuce renommer les tuiles de cette manière, avec un nom indexé

4. Dans le répertoire C:\Document\CarteVTT Mormal (important juste au dessus de XXX_RTMAP), placez le script de l’hypercarte

5. Le nommer par exemple Mormal_Topo.imp (⚠️ il est important que le nom de la carte soit suivi par _Topo.imp)!

6. Pour ceux qui ont la bonne version de Land.

   • Menu carte : Créer nouvelle hyper carte,
   • Ouvrir toutes les rmap,
   • Glisser ces maps dans l’hyper carte avec la souris.
   • Sauver l’hyper carte en respectant le *_Topo.imp

7. Pour ceux qui n’ont pas Land : Il suffit d’écrire le petit fichier "*_topo.imp", en respectant la casse et le format HTML, avec un éditeur de texte.

La ligne : <HLayer File="MORMAL_RTMAP\Z_**.rmap"/> sera unique si vous avez pris soin de nommer les cartes via un nom "Z_.rmap" indexé à la place de *, sinon avec des noms “normaux” il faut autant de lignes que de tuiles de carte.

Il est possible de faire suivre (ou pas) le nom de la carte par les valeurs min et max de zoom, comme ceci :

Cette image présente le cas ou la carte comporte une liste importante de tuiles 10 x 10 km (Dalle-*.rmap) et une tuile plus grande (qui couvre tout le GR) et moins zoomée, pour permettre une vue d’ensemble à faible zoom (Wiew_00.rmap). Les dalles prioritaires à l’affichage (valeur de zoom le plus élevé), en cas de superposition, sont toujours placées en tête de liste.

Ensuite il suffit de copier dans le répertoire "/map", de Land, de l’appli ou du GPS :

• Le répertoire (et son contenu!) contenant les tuiles de cartes dans notre exemple MORMAL_RTMAP.
• L’hyper carte.

Le nom de l’hyper carte apparaît dans la liste des cartes, il ne reste qu'à la sélectionner, le logiciel s'arrange pour ouvrir les tuiles. Cette procédure évite la complexité du report du chemin (path) des cartes.

Données d'altitudes et relief

Les cartes verticales (DEM) des reliefs 🏔️ issues de l’IGN, sont téléchargeables sur ce site. Ces cartes permettent d’avoir une altimétrie et des pentes précises.

Il suffit de les placer dans le dossier \map de Land, de l’appli ou du GPS, et de sélectionner le relief ad hoc.
